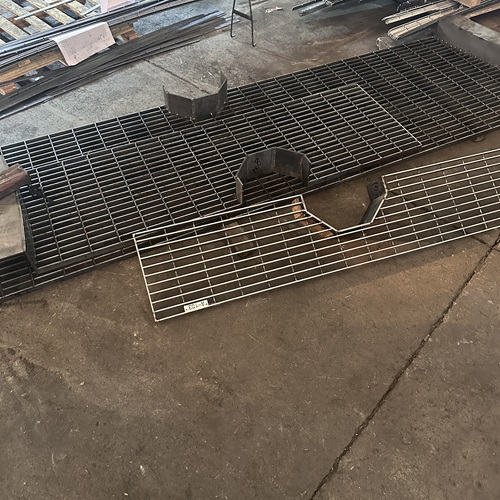

在工業平臺、市政工程及建筑項目中，鋼格板作為關鍵承重構件，其質量直接關系到結構安全與使用壽命。為確保產品性能可靠，國家及行業制定了一系列明確的質量檢測標準，涵蓋原材料、尺寸精度、力學性能、表面處理等多個維度。這些規范不僅指導生產，也為工程驗收提供了科學依據。了解并掌握這些檢測標準，是保障項目質量的第一道防線。

第一，鋼格板外觀質量與焊接完整性檢測。

依據YB/T 4001.1-2019《鋼格柵板及配套件 第1部分：鋼格柵板》，鋼格板表面應平整、無裂紋、毛刺、鋅瘤或漏鍍等缺陷。焊點必須飽滿、牢固，不得有虛焊、漏焊或燒穿現象。對于壓焊鋼格板，可進行橫桿扭折試驗——用力扳動橫桿，若焊點不開裂、不脫落，則視為焊接合格。此檢測確保結構整體性，防止因連接失效導致安全事故。

第二，鋼格板尺寸偏差與幾何精度控制。

標準規定，鋼格板長度允許偏差為0至-2mm/米，寬度偏差為±2mm，扁鋼厚度公差通常控制在±0.2mm以內。對角線相對偏差不應大于±2mm，平整度要求任意1米范圍內翹曲不超過3mm。這些指標通過卷尺、游標卡尺和靠尺實測，確保產品與設計圖紙一致，避免因尺寸超差影響安裝匹配或承載均勻性。

第三，鋼格板材質成分與力學性能驗證。

基材需符合GB/T 700-2006《碳素結構鋼》要求，常用Q235B鋼材屈服強度不低于235MPa。供應商應提供材質證明書，必要時可采用光譜分析儀現場抽檢，確認碳、硫、磷等元素含量達標。力學性能還包括抗拉強度、延伸率等，確保材料具備足夠韌性與強度，滿足不同工況下的使用需求。

第四，鋼格板熱浸鍍鋅層質量檢測。

根據GB/T 13912-2020《金屬覆蓋層 鋼鐵制品熱浸鍍鋅層 技術要求及試驗方法》，普通工業環境鋅層平均厚度應≥65μm，高腐蝕區域建議≥85μm。使用磁性測厚儀在板面多點測量，并進行錘擊或彎曲試驗，檢查鋅層是否起皮、剝落。合格的鍍鋅層應與基體冶金結合，具備長期防腐能力。

第五，鋼格板荷載性能與撓度測試。

鋼格板需通過中心集中荷載或均布荷載測試。例如，在指定跨距下施加設計荷載1.2倍的力，記錄最大撓度。標準要求卸載后殘余變形小于跨距的1/500，彈性撓度不超過1/200。該測試驗證實際承載能力，防止“紙上達標、現場塌陷”的風險，是驗收中的關鍵環節。

第六，鋼格板無損檢測與特殊要求復核。

對于核電、橋梁等高安全等級項目，還需進行磁粉探傷或超聲波檢測，排查內部裂紋或未熔合缺陷。同時，核對合同約定的特殊要求，如防滑齒高、開孔率、防火等級等，確保產品完全符合工程應用場景。

鋼格板的質量檢測不是形式主義，而是基于國家標準的系統性驗證。從一塊鋼板到成品交付，每一項檢測都為安全筑起一道屏障。掌握這些規范，不僅能有效識別優質產品，更能為工程項目提供堅實可靠的基礎保障。
