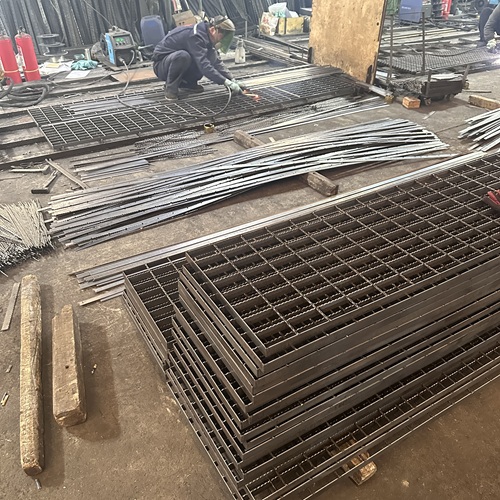

在工業建筑、市政設施和能源領域，鋼格板的防腐性能直接決定了工程的使用壽命和維護成本。據現場統計，標準熱鍍鋅處理可使鋼格板在腐蝕環境中的使用壽命增加3-5倍，年平均維護成本降低65%。2025年新修訂的GB/T 13912-2025標準對熱鍍鋅工藝提出了更嚴格的規范，強調整個過程的質量管理，而不是簡單的鋅層厚度。熱鍍鋅工藝根據450℃的高溫預浸，使鋅和鋼基材產生冶金結合的合金層，遠優于油漆或冷鍍鋅的物理附著力。了解熱鍍鋅的關鍵規范，不僅可以識別產品質量，還可以科學預測使用壽命，在材料成本與長期價值之間找到最佳平衡，使防腐不再依賴財富，而是可測量、可驗證的工程科學。

首先，鋼格板鋅鐵合金層結構是防腐性能的基本基礎。

熱鍍鋅在450℃高溫下產生五層不同成分的鋅鐵合金，從基材到表層分別為Gamma、Delta、Zeta和純鋅層；一家沿海電廠發現，規范熱鍍鋅格柵使用15年后，內層合金層依然完整，僅表層純鋅層消耗60%；關鍵工藝為浸鋅時間(4-6分鐘)和提拉速率(0.5-1.0m/min）精確控制，確保合金層厚度比為1：2：3；這種梯度結構使內層能夠提供陰極保護，防止生銹和擴散，即使表面被劃傷；優質產品的合金層強度為120-150HV，遠高于純鋅層40-50HV，提供雙重保護系統。

第二，鋼格板鋅層厚度規范必須與環境腐蝕等級相匹配。

GB/T 13912-2025要求C3級環境(城市工業區)鋅層厚度≥70μm，C4級(工業重污染區)≥85μm，C5級(海洋/化工)≥100μm；某化工廠應用70μM鋅層在C4環境中，三年內生銹率達到45%，而85%μ標準產品只有12%；環境氯離子濃度、SO2含量和濕度應根據ISOO選擇進行評估 9223規范確定腐蝕等級；對于焊縫、傷口等薄弱部位，鋅層厚度應增加20%，以補償高溫加工造成的鋅消耗；定期使用磁測厚儀進行抽樣檢查，確保最薄部位不低于標準值的80%，防止部分防腐無效。

第三，鋼格板以前的工藝質量決定了鍍鋅層的最終附著力。

酸洗液濃度控制在硫酸的12-15%，溫度為35-40℃，去除氧化層，不過度侵蝕基材；大型生產基地的比較試驗表明，標準預處理商品為180℃°彎曲試驗無鋅層脫落，解決不足的商品脫落率達到35%；關鍵步驟包括：脫油（60℃堿液10分鐘）→水洗→酸洗（35℃ 15分鐘）→水洗→助鍍(70℃氯銨/氯化鋅溶液)→干燥；助鍍劑鐵含量為1.5g/L，防止表面鈍化影響鋅液滲透；這種嚴格的預處理使鋅層的附著強度達到6-10MPa，是防腐壽命的基本保證。

第四，鋼格板制冷工藝控制影響鋅層結晶的質量和外觀。

浸鋅后采用強制風冷(而非水冷)，冷卻速度保持在50-70℃/min，產生致密鋅花；某市政工程采用水冷工藝，鋅層晶粒粗大，2年內出現大面積白銹；優質產品表面鋅花對稱細微（粒度2-3mm），無流掛、漏鍍缺點；重點是制冷環境濕度為60%，溫度為15-25℃，防止溫差過大引起熱應力；對于高要求項目，采用無鉻鈍化（pH5）.5-6.5)膜重15-20mg/m2，進一步提高耐腐蝕性；這種細致的操作使鋅層在微觀結構上更加致密，減少了腐蝕介質的滲透通道。

第五，鋼格板質量驗收必須進行多層次檢驗，而不是單厚度測量。

專業驗收包括：鋅層厚度（磁測厚儀）、附著強度(劃格法)、均勻性(硫酸銅實驗)、外形(目視檢查)；某電廠驗收時發現薄厚合格，但硫酸銅實驗15秒即露鐵，防止后期大規模生銹；規范標準:鋅層厚度誤差≤15%，硫酸銅實驗≥4次不變紅，彎曲180次°無脫落；重要項目72小時鹽霧試驗，C3環境條件96小時內無紅銹；創建質量可追溯性體系，記錄每批鋅錠成分（鋅含量）≥99.995%，鉛0.03%)，保證原料純度；這種綜合檢測系統從多個角度驗證鍍鋅質量，防止單一指標的局限性。

熱鍍鋅工藝的要求價值不在于表面明亮，而在于其背后的科學邏輯和工程理性。當防腐從經驗判斷轉變為數據驗證時，當使用壽命從預期值轉變為可計算值時，材料類型將升華為責任。在鋅鐵冶金的結合中，我們不僅看到了科技的進步，而且對項目的本質有著深刻的理解。每一次標準化的預處理，每一次精確的溫度控制，都將無聲地保護安全邊界。熱鍍鋅鋼格板的價值不在于它能防腐多久，而在于它如何在風雨侵蝕中保持完整的結構，支持人們建設的安全和自尊。真正的防腐秘密不是過程本身，而是對標準的敬畏和嚴格執行。每一朵鋅花背后都刻著工程師的專業和責任。
